Pfaff - Einstellanleitung - Einnähen der Maschine

Einstellung des Spulers

Abb. 54

Regel:

Die Spule soll etwa bis 1 mm unter dem Spulenrand gleichmäßig vollgespult und dann automatisch ausgeschaltet werden. Wird die Spule einseitig aufgespult, so muss die Spulervorspannung höher oder tiefer gesetzt werden. Schaltet der Spuler zu früh oder zu spät ab, so muss die Rastfeder neu eingestellt werden.

Einstellung der Rastfeder:

Die beiden Befestigungsschrauben 1, Abb, 54, lösen. Soll mehr aufgespult werden, so die Rastfeder 2 in Richtung der Schrauben schieben. Soll weniger aufgespult werden, dann entgegengesetzt schieben.

Kontrolle:

Zur Kontrolle muss nach jedem Einstellen eine leere Spule aufgespult werden

Einstellung der Spulervorspannung:

Wird die Spule oben einseitig zu voll aufgespult, so muss die Spulervorspannung tiefer nach unten in den Armdeckel hineingeklopft werden Ist es umgekehrt, so muss nach dem Ausbau der Spannungsfeder die Vorspannung nach oben geklopft werden.

Kontrolle:

Zur Kontrolle muss eine leere Spule aufgespult werden.

Funktion des Einfädlers

Der Einfädler muss in Stopmatic-Stellung betätigt werden. Durch Herunterdrücken der Taste geht die Einfädlerstange abwärts und dreht sich zwangsläufig durch das Kurvenstück und durch den schrägliegenden Schlitz des Einfädlerträgers. Das Einfädlerhäkchen geht hierbei von hinten durch das Nadelöhr. Es zieht den untergelegten Faden bei Loslassen der Taste durch das Öhr und lässt ihn fallen.

Einstellung des Kurvenstückes

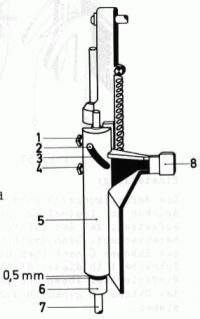

Abb. 56

Regel:

Beim Herunterdrücken der Einfädlerdrucktaste muss der Zylinderstift 2, Abb. 56, ganz durch den schrägen Führungsschlitz 3 gehen und am oberen Ende anliegen. Zwischen dem unteren Ende des Einfädlerträgers 5 und dem unteren Lager 6 der Einfädlerstange 7 muss dann ein Abstand von etwa 0,5 mm sein.

Überprüfung:

Den Kopfdeckel abnehmen. Die Maschine in Stopmatic-Stellung bringen. Bei Maschinen ohne Stopmatic wird die Nadelstange in die höchste Stellung gebracht.

Die Taste des Einfädlers ganz niederdrücken und festhalten.

Einstellung:

Die Befestigungsschraube 1 mit einem 5,5 mm Schlüssel lösen und das Kurvenstück je nach 0,5 mm Bedarf höher oder tiefer stellen. Hierbei muss das Kurvenstück immer im rechten Winkel stehen. Die Befestigungsschraube 1 gut anziehen.

Kontrolle:

Die Einfädlertaste bis zum Anschlag niederdrücken und den Abstand kontrollieren. Die Maschine durchdrehen. Das Kurvenstück darf in höchster Nadelstangenstellung nicht anstoßen.

Anfertigung des Näh- und Kontrollmusters
