Pfaff - Einstellanleitung - Indirektgesteuerte Automatic-Einrichtung
Dichtstellen der Tasthebel zum Kurvenscheibenblock
Regel:
Die Tasthebel müssen im eingeschal tetem Zustand auf der einen Seite zum Kurvenscheibenblock 4 und auf der anderen Seite zum Hebel 3 des Schwingrahmens 6 spielfrei sein (s iehe Abb. 47.)
Überprüfung:
Den Universal-Einstellknopf auf Geradstich stellen und den ersten Drucktastenhebel mit dem Rautensymbol einschalten. Das Einstellrad für Musteranfang solange drehen, bis der Tasthebel auf dem tiefsten Punkt der Kurvenscheibe steht (siehe Abb. 47). Das Musteranfangsymbol steht dann nach oben. Mit einem Schrsubenzieher den Tasthebel 5 hinund herdrücken und die Spielfreiheit prüfen.
Einstellung:
Ist Spiel vorhanden, dann die beiden Schrauben 1 und 2 leicht lösen. Die hintere Schraube 2 in Richtung Nadelstange leicht andrücken, bis der Tasthebel 5 an der Kurve 4 anliegt. Gleichzeitig die vordere Schraube 1 fest anziehen.
Hinweis:
Wird die Schraube 2 zu stark angedrückt, dann wird der Festonbogen im Überstich zu breit und die Nullpunkt-Einstellung des Zickzack-Aggregates stimmt nicht mehr. Hat der Tasthebel zur Kurve Spiel dann wird der Festonbogen zu schmal.
Kontrolle:
Mit einem Schraubenzieher die Spielfreiheit des Tasthebels kontrollieren. Die Lenkerachse des Schwingrahmens 6 darf kein axiales Spiel haben. Die Schraube 2 sehr fest anziehen.
Einstellung des Nullpunktes für die Musterlänge
Regel:
Wenn das Einstellrad für die Musterlänge bis zum Anschlag gedreht ist und das Rautensymbol nach oben steht, darf sich das Einstellrad für Musteranfang nicht drehen. Dreht man das Einstellrad für Musterlänge geringfügig in Richtung auf die Zahl 18 zu, so muss das Einstellrad für Musteranfang beginnen sich sehr langsam zu drehen.
Überprüfung:
Das Einstellrad auf das Rautensymbol und leicht gegen seinen Anschlag stellen. Die Maschine laufen lassen und die Einstellung prüfen.
Einstellung:
Die Sechskantschraube 12, Abb. 40, mit einem 5,5 mm Schlüssel lösen.
Die Schraube 14 zwei Umdrehungen hineindrehen. Die Maschine laufen lassen und die Schraube 14 sehr langsam wieder herausdrehen, bis das Einstellrad für den Musteranfang stehen bleibt. Die Bremsmutter 13 muss hierbei ihre Stellung behalten, Sie muss von der Zahnscheibe gehalten werden. Die Sechskantschraube 12 anziehen.
Kontrolle:
Maschine langsam laufen lassen.
Das Einstellrad für Musterlänge auf Rautensymbol und leicht gegen seinen Anschlag stellen. Das Einstellrad für den Musteranfang muss dann still stehen. Das Einstellrad für die Musterlänge geringfügig von seinem Anschlag wegdrehen. Das Einstellrad für Musteranfang muss dann beginnen sich sehr langsam zu drehen.
Dichtstellen des Tasthebels für den Festonbogen
Regel:
Der Tasthebel für den Festonbogen muss in eingeschaltetem Zustand auf der einen Seite zum Kurvenscheibenblock der indirektgesteuerten Automatic und auf der anderen Seite zum Schwingrahmen der direktgesteuerten Automatic spielfrei sein.
Überprüfung:

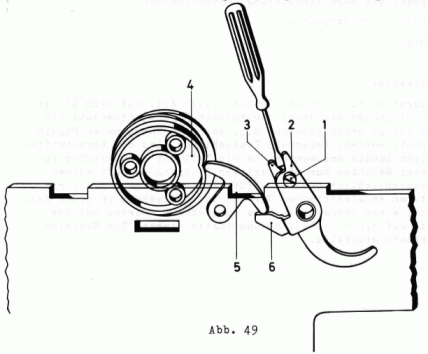

Den Universal-Einstellknopf auf Geradstich und Stichlage links stellen. Den Drucktastenhebel mit dem Festonbogen-Symbol eindrücken. Das Einstellrad für Musteranfang solange drehen, bis der Tasthebel auf dem tiefsten Punkt der Kurvenscheibe steht. (Siehe Abb. 49). Das Musteranfangs-Symbol steht dann nach oben. Durch leichtes Hin- und Herdrücken der Nasen 2 und 5 mit einem Finger di e Spielfreiheit prüfen.
Einstellung:
Ist Spiel vorhanden, dann die Schraube lösen. Mit einem Schraubenzieher die beiden Nasen 2 und 3 der Abtaststücke solange leicht auseinanderdrücken, bis das Spiel beseitigt ist. Die Schraube muss dann in dieser Stellung fest angezogen werden.
Kontrolle:
Mit einem Finger die Spielfreiheit des Tasthebels an den Nasen 2 und 3 kontrollieren. Die Musterlänge auf 10 stellen und die Maschine von Hand durchdrehen. Jetzt muss der am weitesten nach links einstechende Zickzackstich den gleichen Abstand wie der am weitesten nach rechts einstechende Zickzackstich zu den Stichlochschlitzkanten haben. Ist das nicht der Fall , dann muss die Einstellung so wiederholt werden, dass die Abstände stimmen.
